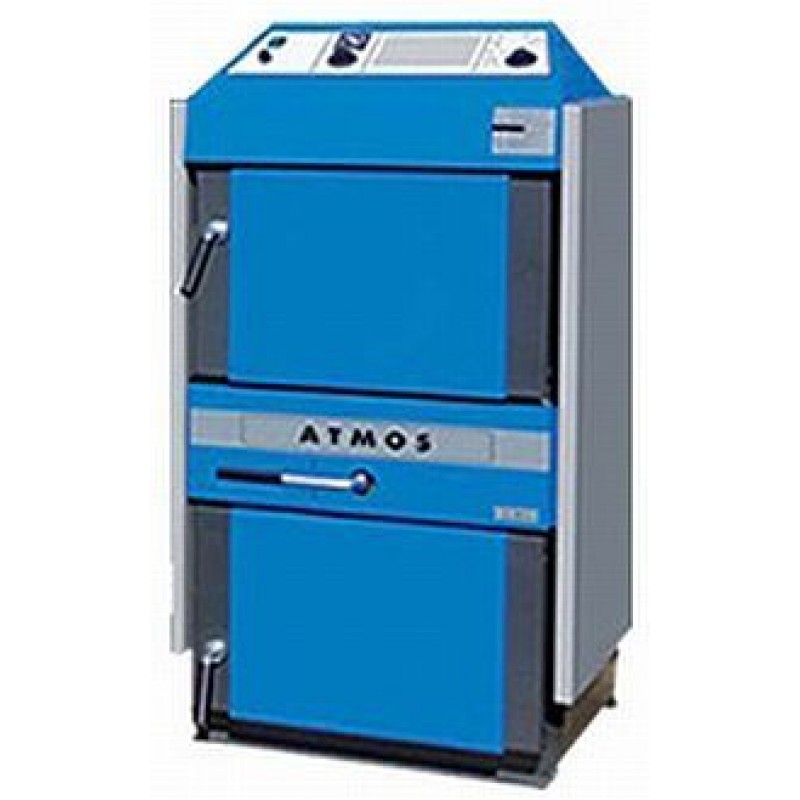

Atmos C 20 S Vergaserkessel

Beschreibung

Atmos C 20 S Vergaserkessel
Leistungsbereich (kW) 20-25
Vorgeschriebener Schornsteinzug (Pa) 23
Kesselgewicht (kg) 351
Wasserinhalt (l) 64
Nachfüllvolumen (dm3) 100
Elektroleistung (W) 50
Anschlusspannung (V/Hz) 230/50
Vorgeschriebener Brennstoff – Braunkohle Nuss mit Heizwert von 17-20 MJ/kg, trockenes Holz mit Heizwert von 15-18 MJ/kg, Durchmesser 80-120 mm und Feuchtigkeit von 12-20%
Max. Brennholzlänge (mm) 330
Minimale Rücklauftemperatur beim Betrieb 65 ° C
Wirkungsgrad bei vollem Leistungsbereich 81 -87%
Kesselklasse 3

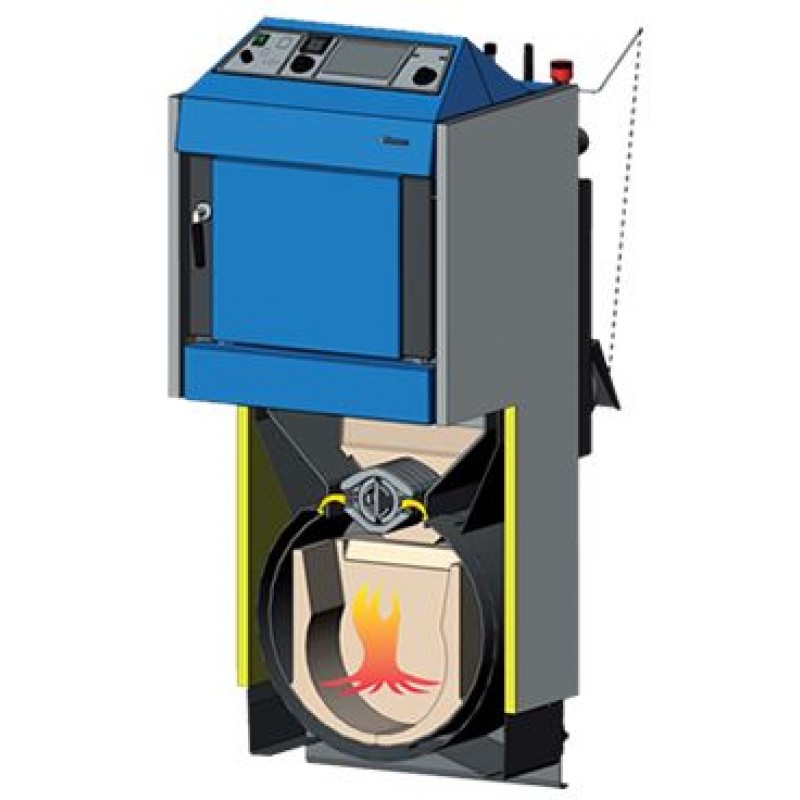

Der Kessel ist für Holz- und Braunkohlverbrennung auf dem Prinzip der Generatorvergasung unter Anwendung eines Abzugsventilators konstruiert, der die Abgase aus dem Kessel absaugt. Der Kesselkorpus ist als ein Schweißteil aus Stahlblech mit einer Stärke von 3-6 mm hergestellt. Er ist durch zwei übereinander gestellte Kammer gebildet, die obere dienst als ein Brennstoffspeicher, die untere dienst als eine Verbrennungskammer und ein Aschenfall. Dazwischen liegt ein neuer patentgeschützter Drehrost, der eine vollständige Vergasung der Kohle und Holz einzeln oder zusammen und auch leichte Aschenbeseitigung ermöglicht. Im hinteren Teil vom Kesselkorpus befindet sich ein vertikal geführter Abgaskanal, der im oberen Teil mit einer Anheizklappe versehen ist. Der obere Bereich des Abgaskanals ist mit einem Abzugstutz zum Anschluss an die Esse ausgestattet
