Grundfos SCALA1 System 3-45 1x230V 92947788

Beschreibung

SCALA1-System 3-45
Das SCALA1-System ist ein System zur Verstärkung des Wasserdrucks und gleichzeitig zur Regenwasserbewirtschaftung und -verteilung. Das SCALA1-System eignet sich für den häuslichen Einsatz bei der Regenwassernutzung und Grauwasseranwendungen.

Das System besteht aus folgenden Teilen:
. Selbstansaugende Pumpe SCALA1. Dreiwegeventil (vorbereitet für optionale Förderpumpe) . Wasserspeichertanks, die der Norm EN 1717 entsprechen. Stütz- und Befestigungsschrauben. flexibler Schlauch. Schwimmerschalter mit 20 m Kabel

Das SCALA1-System bevorzugt die Verwendung von Regenwasser gegenüber Leitungswasser. Das System umfasst eine Backup-Wasserquelle aus dem Wasserversorgungsnetz, die je nach Wasserstand im Tank automatisch aktiviert wird. Die Verbindung zwischen dem integrierten Trinkwassertank und der Ansaugleitung vom Regenwassersammeltank wird über ein eingebautes Dreiwegeventil verschlossen.

Es besteht die Möglichkeit, die automatische Einstellung abzubrechen und bei Bedarf die Wasserzufuhr aus dem Wassernetz zu erzwingen.

Die Installation des SCALA1-Systems erfolgt gemäß der Norm EN1717. Es stellt sicher, dass das Leitungswasser nicht mit dem Wasser im Regenwassersammeltank in Kontakt kommt und verhindert so eine Verschmutzung durch Rückfluss in die Wasserleitung.

Das SCALA1-System ist außerdem mit einem internen Überlaufalarm ausgestattet, der die Pumpe stoppt, wenn Frischwasser in das angeschlossene Abwassersystem gelangt.

Das SCALA1-System kann mit einem Mobiltelefon und der Grundfos GO-App verbunden werden.

Technische Parameter:
Nenndurchfluss: 3,59 m3/h
Name. Transporthöhe: 25 m
Maximale Transporthöhe: 44 m
Dichtungstyp: BVBP
Zulassung: CE
Kurventoleranzband: ISO9906:2012 3B
Modell: A
Einschaltdruck: 2,2 bar

Materialien:
Pumpenkörper: Verbundwerkstoff
Pumpengehäuse: Verplen C30 01 NO ACLKUV
Laufrad: Verbundwerkstoff
NORYL FE1520PW PPE+PS-GF20

Installation:
Umgebungstemperaturbereich: 0 .. 55 °C
Maximaler Betriebsdruck: 8 bar
Maximal zulässiger Eingangsdruck: 3 bar
Rohrverbindungsnorm: ISO 228-1
Anschlussart Saugdüse: R
Anschlussart Druckdüse: R
Saugdüsen-Anschlussgröße: 1 Zoll
Auslassdüsengröße: 1 Zoll

Flüssig:
Gepumpte Flüssigkeit: :Wasser
Flüssigkeitstemperaturbereich: 0 .. 45 °C
Gewählte Flüssigkeitstemperatur: 20 °C
Dichte: 998,2 kg/m3

Elektrische Daten:
Leistungsaufnahme P1: 0,9 kW
Nennleistung - P2: 0,58 kW
Elektrische Frequenz Netz: 50 Hz
Nennspannung: 1 x 230 V
Nenndruck: 3,85 A
Schutzart (IEC 34-5): IP20
Isolationsklasse (IEC 85): F
Länge des Stromkabels: 1,5 m
SCHUKO-Stecker
Steuergeräte:
Steckertyp: Typ E/F (CEE7/7)

Panzer:
Tankvolumen: 15 l

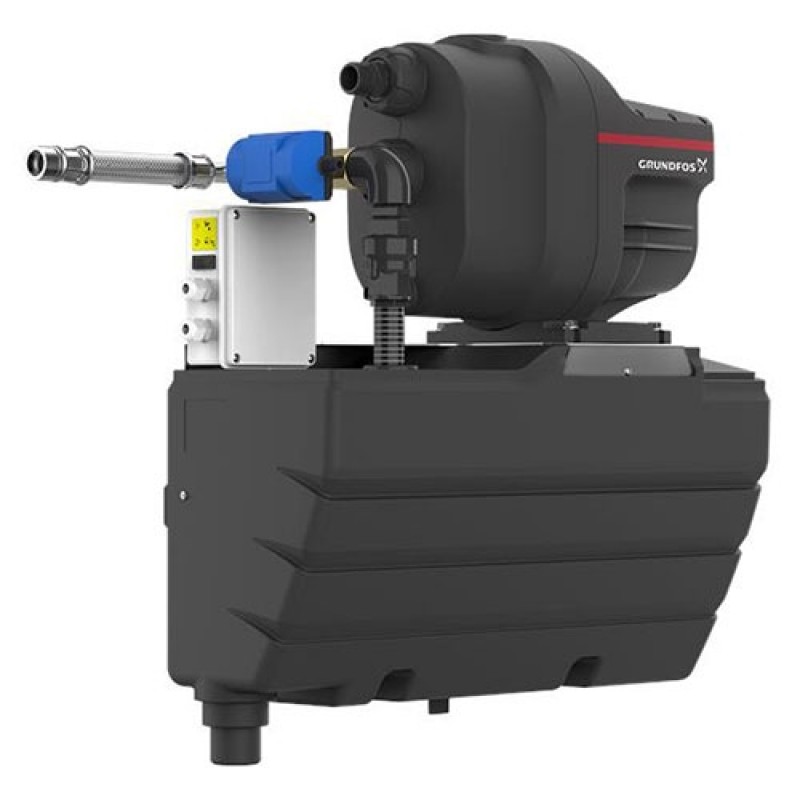

illustratives Foto
