Heimeier Dreiwege-Mischventil DN25 4170-04.000

Beschreibung

Anwendungsbereich:
- Heizungs- und Kühlanlagen.
Funktionen:
- Mischen von Volumenströmen
Dimensionen:
- DN 15-32
Nenndruck:
- PN 10
Max. Differenzdruck (?pV):
- DN 15: 120 kPa = 1.20 bar
- DN 20: 75 kPa = 0.75 bar
- DN 25: 50 kPa = 0.50 bar
- DN 32: 25 kPa = 0.25 bar
Temperatur:
- Max. Betriebstemperatur: 120 °C, mit Bauschutzkappe oder
  Stellantrieb 100 °C.
- Min. Betriebstemperatur: 2 °C.
Werkstoffe:
- Ventilgehäuse: Korrosionsbeständiger Rotguss
- O-Ringe: EPDM
- Ventilteller: EPDM
- Druckfeder: Edelstahl
- Thermostat-Oberteil: Messing
- Spindel: Niro-Stahlspindel mit doppelter O-Ring-Abdichtung. Der
  äußere O-Ring ist unter Druck auswechselbar.
Kennzeichnung:
- THE, DN, PN, Ländercode, Durchflussrichtungspfeil, Bezeichnung der
  Regeltore (A, B, AB).
- Bauschutzkappe schwarz.
Rohranschluss:
- Anschluss mit Schraub- oder Lötnippel. Flach dichtend.
  Anschluss für Thermostat-Köpfe und Stellantriebe:
  HEIMEIER M30x1,5

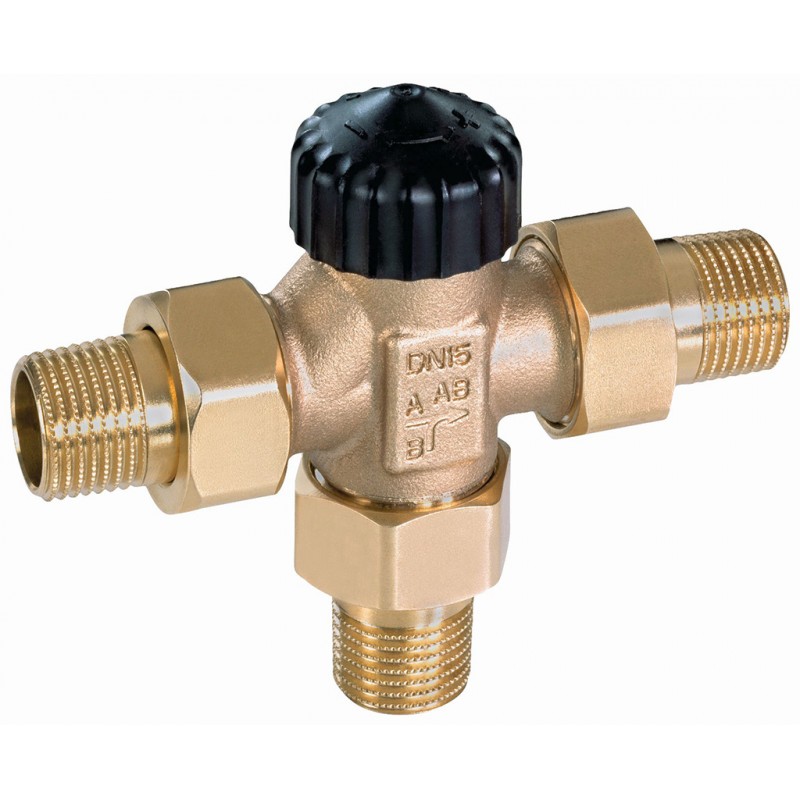

  Die Abbildung kann vom Original abweichen.
