HEIMEIER V-exact II Thermostat-Ventilunterteil mit und Voreinstellung" Axial 3730-02.000

Beschreibung

  Die Thermostat-Ventilunterteile V-exact II werden in Zweirohr-
  Pumpenwarmwasser-Heizungsanlagen mit normaler bis höherer
  Temperaturspreizung eingesetzt. Die integrierte stufenlose
  Präzisions-Voreinstellung ermöglicht einen exakten hydraulischen
  Abgleich mit dem Ziel, alle Wärmeverbraucher entsprechend ihrem
  Wärmebedarf mit Heizwasser zu versorgen. Das Ventil verfügt über
  einen großen Durchflussbereich und zeichnet sich durch ein
  optimiertes Geräuschverhalten und geringste Durchflusstoleranzen
  aus
Anwendungsbereich:
- Heizungs- und Kühlanlagen
Funktionen:
- Regeln
- Stufenlose Präzisions-Voreinstellung
- Absperren
Dimensionen: DN 15
Nenndruck: PN 10
Temperatur:
- Max. Betriebstemperatur: 120 °C, mit Bauschutzkappe oder
  Stellantrieb 100 °C, mit Pressanschluss 110 °C.
- Min. Betriebstemperatur: –10 °C.
Werkstoffe:
- Ventilgehäuse: korrosionsbeständiger Rotguss
- O-Ringe: EPDM
- Ventilteller: EPDM
- Druckfeder: Edelstahl
- Thermostat-Oberteil: Messing, PPS und SPS.
- Das komplette Thermostat-Oberteil kann mit dem HEIMEIER
  Montagegerät ohne Entleeren der Anlage ausgewechselt werden.
- Spindel: Niro-Stahlspindel mit doppelter O-Ring-Abdichtung.
Oberflächenbehandlung:
- Ventilgehäuse und Anschlussverschraubung vernickelt.
Kennzeichnung:
- THE, Ländercode, Durchflussrichtungspfeil, DN und KEYMARK-
  Kennzeichnung.
  II+ -Kennzeichnung.
- Bauschutzkappe weiß.
Normen:
V-exact II Ventile entsprechen folgenden Anforderungen:
- KEYMARK-zertifiziert und geprüft nach DIN EN 215, Serie D.
- der „Hochgespreizten" Ausführung“ und der „Normal-Ausführung“
  des Arbeitsblattes FW 507 der Arbeitsgemeinschaft Fernwärme
  (AGFW).
Rohranschluss:
  Das Gehäuse mit Innengewinde ist ausgelegt für den Anschluss an
  Gewinderohr, oder in Verbindung mit Klemmverschraubungen an
  Kupfer- Präzisionsstahl- oder Verbundrohr (nur DN 15).
  Die Ausführung mit Außengewinde ermöglicht mit den
  entsprechenden Klemmverschraubungen zusätzlich den Anschluss
  von Kunststoffrohr.
  Ausführungen mit Viega Pressanschluss (15 mm) mit SC-Contur
  sind geeignet für Kupferrohr, Viega Sanpress-Edelstahlrohr und
  Prestabo-Stahlrohr.
Anschluss für Thermostat-Köpfe und Stellantriebe:
HEIMEIER M30x1,5

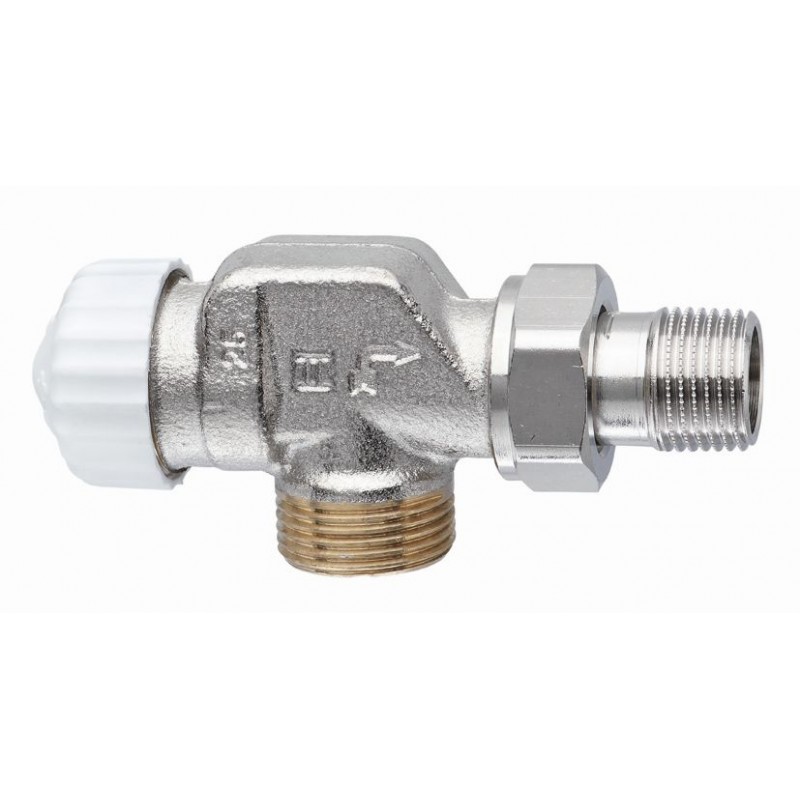

Die Abbildung kann vom Original abweichen.
