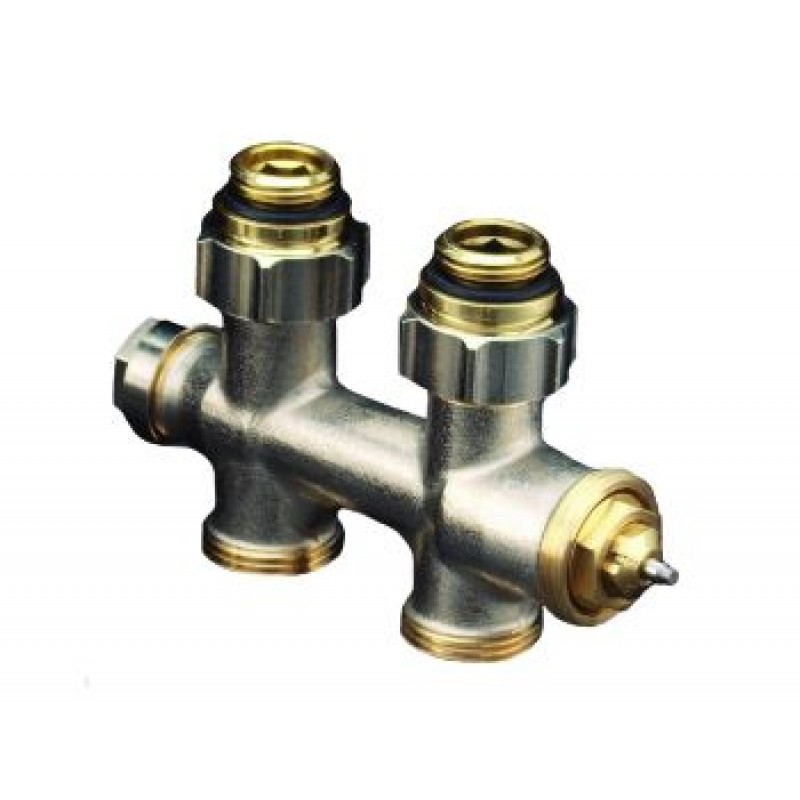

OVENTROP-Anschlussarmatur "Multiblock T" 1/2"AG x 3/4"AG, 1-u.2-Rohr, Messing, Dg, 1184033

Beschreibung

- „Multiblock TU“ Ein-/Zweirohrarmatur umschaltbar Anschlussarmatur mit Voreinstellung, umschaltbar, mit Absperrung, aus Messing, weichdichtend, vernickelt Installation unabhängig von der Vor- bzw. Rücklauflage.
- „Multiblock TU“ zur Verwendung an Heizkörpern mit Vor- und Rücklaufanschluss. Rohrabstand 50 mm.
- Auslieferungszustand: Zweirohrbetrieb. Umschaltung auf Einrohrbetrieb siehe Einbauanleitung.
- Kennzeichnung auf Gehäuse „OV 1+2“ Einsetzbar:
– im Ein- oder Zweirohrbetrieb
– als Thermostatventil
– als Absperrverschraubung Einsatzbereich: Einrohr
- oder ZweirohrZentralheizungsanlagen mit Zwangsumwälzung;
- Max. Betriebsdruck ps : 10 bar (PN 10)
- Betriebstemperatur ts : 2 °C bis 120 °C (kurzzeitig bis 130 °C)
- Ventiltechnik wie „Baureihe AV 9“. kv-/kvs-Werte gültig für Zweirohrbetrieb. Werte für Einrohrbetrieb siehe Datenblatt.
- Für den Anschluss von Kupfer-, Präzisionsstahl-, Edelstahl-, Kunststoffrohr und Oventrop „Copipe“ Mehrschicht-Verbundrohr sind die Oventrop Klemmringverschraubungen zu verwenden,
Alternativ passen auch die Klemmringverschraubungen anderer Hersteller, die für den Anschluss an AG G 3 nach DIN EN 16313 (Eurokonus) ausgelegt sind.
- Auszeichnung: „Multiblock T“ in Kombination mit „Uni SH“ im Edelstahl-Design: Design Zentrum E ssen reddot design award Designpreis der B undesrepublik Deutschland nominiert 2009

- für den Anschluss an Heizkörper mit Rp 1 IG

Die Bilder können vom original Produkt/Artikel abweichen.
