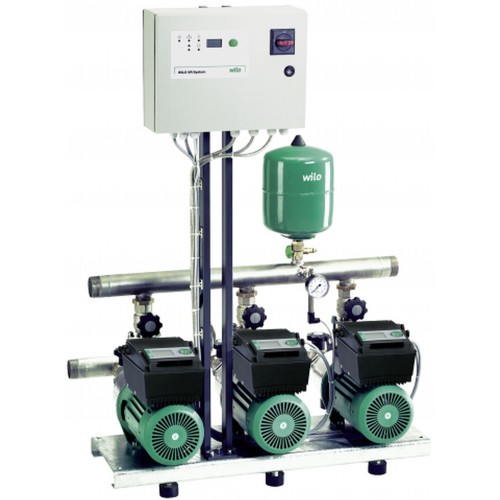

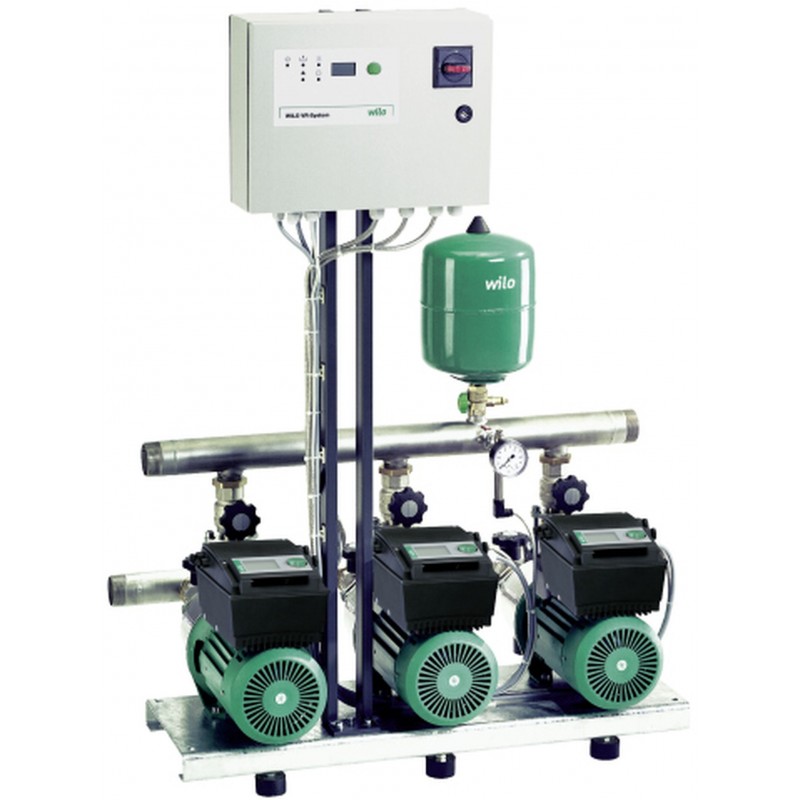

WILO Comfort-Vario COR-4 MHIE 403/VR Kompakt-Druckerhöhungsanlage 2523169

Beschreibung

Kompakt-Druckerhöhungsanlage gemäß DIN 1988 und DIN EN 806, für den unmittelbaren oder mittelbaren Anschluss. Bestehend aus normalsaugenden, parallel geschalteten, horizontalen Edelstahl-Hochdruckkreiselpumpen in Trockenläuferausführung, wobei jede Pumpe über einen Frequenzumrichter verfügt. Anschlussfertig mit Edelstahlverrohrung auf Grundrahmen montiert, inkl. Steuer-/ Regelgerät mit allen erforderlichen Mess-und Stelleinrichtungen.

Zur vollautomatischen Wasserversorgung und Druckerhöhung in Wohn­, Büro­ und Verwaltungsgebäuden, Hotels, Krankenhäusern, Kaufhäusern sowie in Industriesystemen.

Zur Förderung von Trinkwasser, Brauchwasser, Kühlwasser, Löschwasser (außer für Feuerlöschanlagen gemäß DIN14462 und mit Genehmigung der örtlichen Brandschutzbehörden) oder anderen Gebrauchswässern, die die verwendeten Werkstoffe weder chemisch noch mechanisch angreifen und keine abrasiven oder langfaserigen Bestandteile enthalten.

Zulässiger Anwendungsbereich:
• Max. Medientemperatur T: 50 °C
• Max. Umgebungstemperatur T: 40 °C
• Steuerung: Mit Frequenzumrichter
• Max. Betriebsdruck p: 10 bar
• Druckseitiger Rohranschluss DNd: R 2 1/2
• Saugseitiger Rohranschluß DNs: R 2 1/2
• Stufenzahl: 3

Motordaten:
• Netzanschluss: 3~400 V, 50/60 Hz
• Spannungstoleranz: 400/50:+/-10%_380/60:+/-10%_440/60:+/-6% %
• Isolationsklasse: F
• Schutzart: IP54
• Motornennleistung P2: 1.10 kW
• Nennstrom IN: 3.30 A
• Motorwirkungsgrad ?M 50%: 79
• Motorwirkungsgrad ?M 75%: 82
• Motorwirkungsgrad ?M 100%: 82.5

Werkstoffe:
• Pumpengehäuse: 1.4301, X5CrNi18-10
• Welle: 1.4301, X5CrNi18-10
• Laufrad: 1.4301, X5CrNi18-10
• Material Dichtung: EPDM
• Gleitringdichtung: BQ1E3GG

Besonderheiten/ Produktvorteile:
• Robustes System entsprechend aller Anforderungen der DIN 1988 (EN 806)
• WRAS/ KTW-Zulassung der Pumpen für alle medienberührten Teile (EPDM Version)
• Pumpen der Baureihe MHIE in Verbindung mit IE2 IEC-Normmotoren, sowie luftgekühltem integrierten Frequenzumrichter
• Energieeinsparung durch überproportional große Regelbandbreite von 25 Hz bis zu 60 Hz maximal
• Höchste Regelgüte und einfachste Bedienung durch Roter-Knopf-Technologie
• Integrierte Trockenlauferkennung mit automatischer Abschaltung bei Wassermangel (Zubehör Bausatz WMS) über das Leistungskennfeld der Motor-Regelelektronik
• Drehrichtungsunabhängige Gleitringdichtung der Pumpen
• Medienberührte Teile sind korrosionsfest
• Steuer-/ Regelgerät VR, mit erweiterten Funktionen, Mikroprozessor und LC-Display (hintergrundbeleuchtet) zur Anzeige der Betriebsdaten, inklusive analogen und digitalen Ein- und Ausgängen für die Regelung und Verknüpfung von drehzahlgeregelten Einzelpumpen
• Werkseitige Prüfung und Voreinstellung auf optimalen Arbeitsbereich (incl. Abnahmeprüfzeugnis in Anlehnung an EN10204 - 3.1)

Ausstattung/ Funktion:
• Edelstahl-Hochdruckkreiselpumpen der Baureihe MHIE
• Grundrahmen aus elektrolytisch verzinktem Stahl mit höhenverstellbaren Schwingungsdämpfern zur Körperschallisolierung
• Absperrarmatur auf Saug- und Druckseite jeder Pumpe
• Rückflussverhinderer auf der Druckseite jeder Pumpe
• Membrandruckbehälter 8 l, PN16 inkl. Durchflussarmatur nach DIN 4807, Druckseite
• Drucksensor (4-20 mA), Druckseite
• Manometer, Druckseite
• Automatische Pumpensteuerung über vollelektronischen

Vario-Regler (VR) im Stahlblechgehäuse RAL 7035 Strukturlack, Schutzart IP 54 bestehend aus interner Steuerspannungsversorgung, Mikroprozessor, Analoge und digitale Ein- und Ausgangsmodule, zur Ansteuerung elektronischer Pumpen mit FU.

Die Bilder können vom original Produkt/Artikel abweichen.
