WILO HiDrainlift 3 3-24 Kleine Abwasser-Hebeanlage 4191678

Beschreibung

  Sehr kompakte, geräuscharme, automatisch arbeitende
  Schmutzwasserhebeanlage nach EN 12050-2 zum Einbau unter
  einer Dusche oder in Unterschränken, mit allen erforderlichen Schalt-
  und Steuereinrichtungen.
Bestandteile der Anlage:
- Zuverlässige Tauchmotorpumpe
- Eingebaute Rückschlagklappe
- Aktivkohlefilter
- Überlaufsicherung
- Flexible Verbindungsstutzen
- Bis zu zwei Anschlussmöglichkeiten zur Entwässerung von
  Waschbecken, Dusche oder Bidet.
Bei der Bauausführung sind die lokalen Normen und Richtlinien zu
  einzuhalten (z. B. in Deutschland die DIN 1986).
- Ein netzabhängiger Alarm ist optional verfügbar
Hydraulische Daten:
- Maximaler Betriebsdruck PN: 1 bar
- Min. Medientemperatur Tmin: 5 °C
- Max. Medientemperatur Tmax: 35 °C
- Min. Umgebungstemperatur Tmin: 5 °C
- Max. Umgebungstemperatur Tmax: 40 °C
- Max. Medientemperatur, kurzzeitig bis 5 min T: 35 °C
- Schalldruckpegel: 48,1 dB
- Schaltvolumen V: 0,7 l
- Schneidwerk: nein
Motordaten:
- Netzanschluss: 1~230 V, 50 Hz
- Nennstrom IN: 1,22 A
- Phase: 1
- Nenndrehzahl n: 2900 1/min
- Anzahl der Pole: 2
- Einschaltart: Direkt (DOL)
- Max. Schalthäufigkeit t: 100 1/h
- Leistungsaufnahme P1(Q=max.) d. gew. Laufrades * Pumpenanzahl
  P1: 250 W
- Isolationsklasse: F
- Schutzart: IP44
Werkstoffe:
- Pumpengehäuse: PP-GF30
- Laufrad: PA66-GF15
- Motorgehäuse: PP-GF30
Einbaumaße:
- Saugseitiger Rohranschluss DNs: DN 40
- Druckseitiger Rohranschluss DNd: DN 32

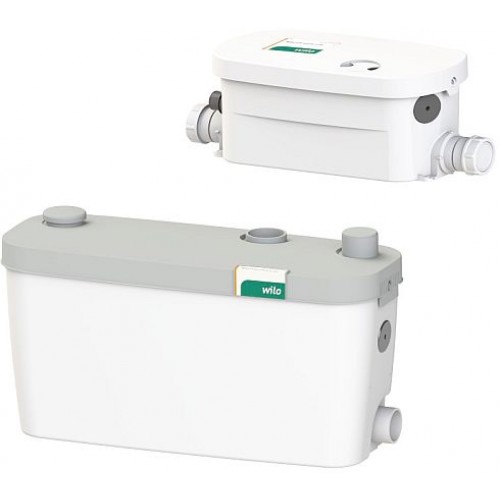

Die Abbildung kann vom Original abweichen
