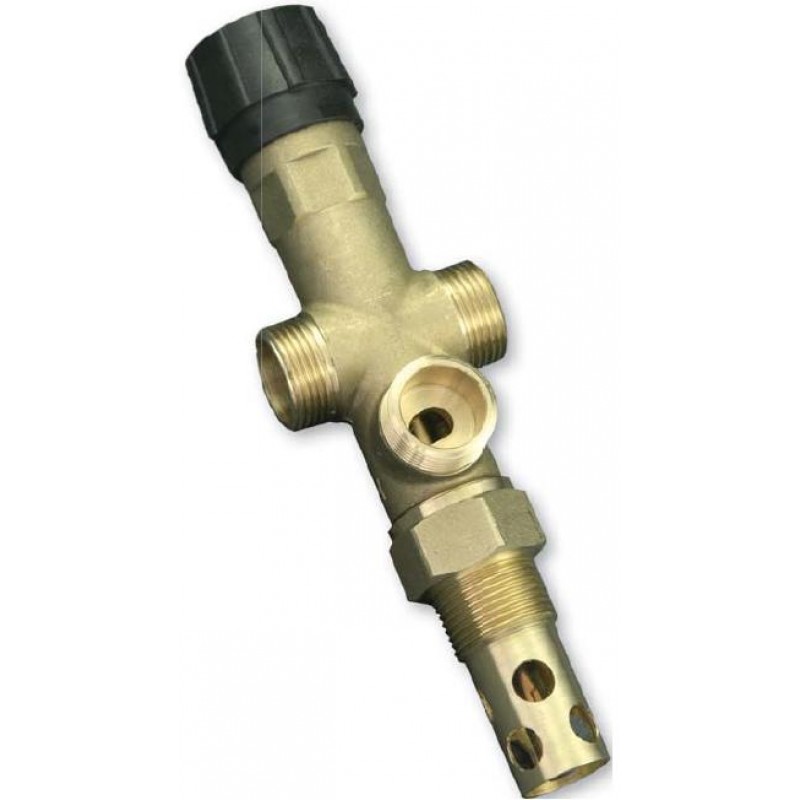

Zwei-Wege-Ventil DBV-1 (Thermische Ablaufsicherung) 3/4" 1389

Beschreibung

Ansprechpunkt:
100oC (+0oC -50C)
Max. Betriebstemp.: 120oC
Max. Arbeitsdruck: 4 bar
Max. Druck des kühlenden Wassers: 6 bar
Anschlussgewinde: 3/4 "
Nomineller Durchfluss des Wassers für ?p 1 bar : 1,90 m3
/Stunde

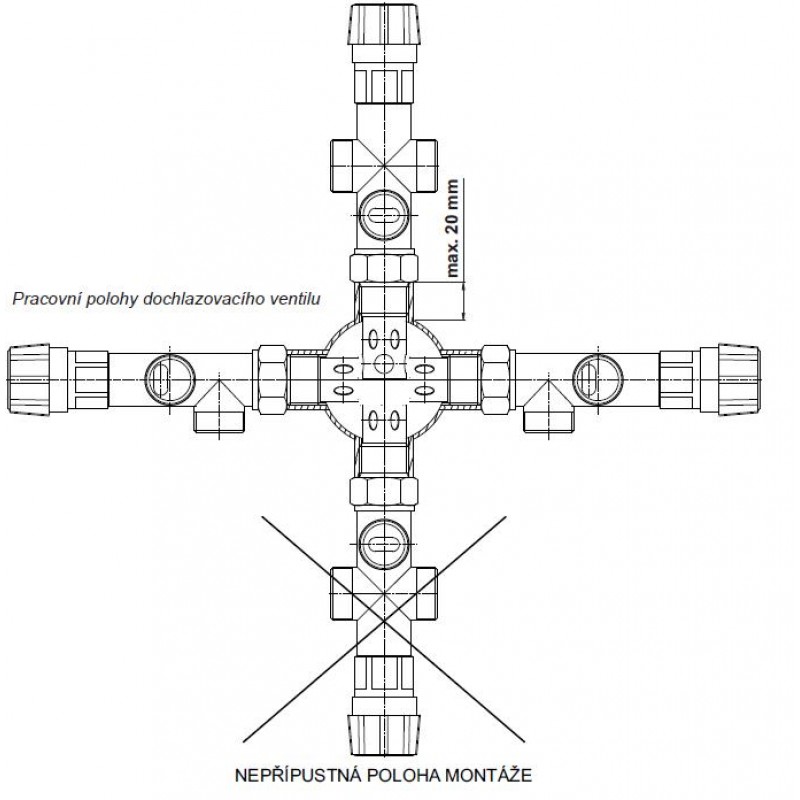

Bei der Montage muss man besonders darauf achten, dass der Fühler der sich im
unteren Bereich des Ventils befindet, im Heizungswasser (z.B. am Kessel) getaucht ist.
Die Montage der Ablaufsicherung auf dem Dreiwegestück kann zur unrichtigen
Temperatur Ablesung führen.
Die Montage kann nur durch eine dazu berechtigte Person durchgeführt werden. Für
richtiges Funktionieren des Zwei-Wege-Ventils Regulus (weiter DBV genannt) ist es nötig
die vorgesehenen Bedingungen der Montage zu beachten. Wichtig ist auch dass die
Richtung des Durchflusses (die auf dem Körper des Ventils markiert ist) beachtet wird.

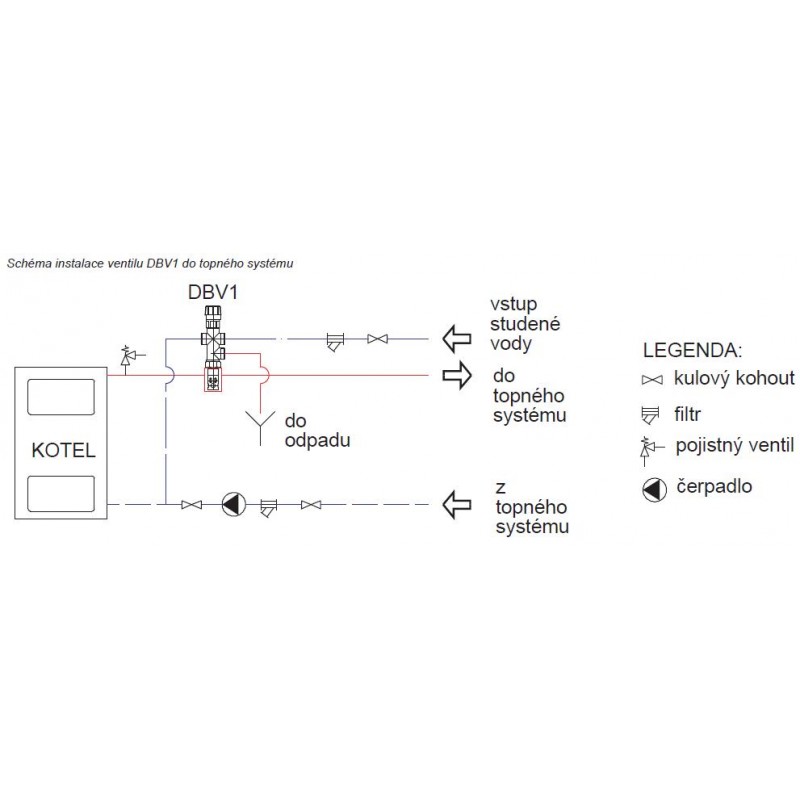

Die Thermische Ablaufsicherung wird immer am Vorlauf des heißen Wassers oder direkt
am Kessel, wo das Heizungswasser in die Installation hinaus geführt wird installiert. Bei
der Montage des DBV Ventils muss überprüft werden, ob das thermostatische Teil des

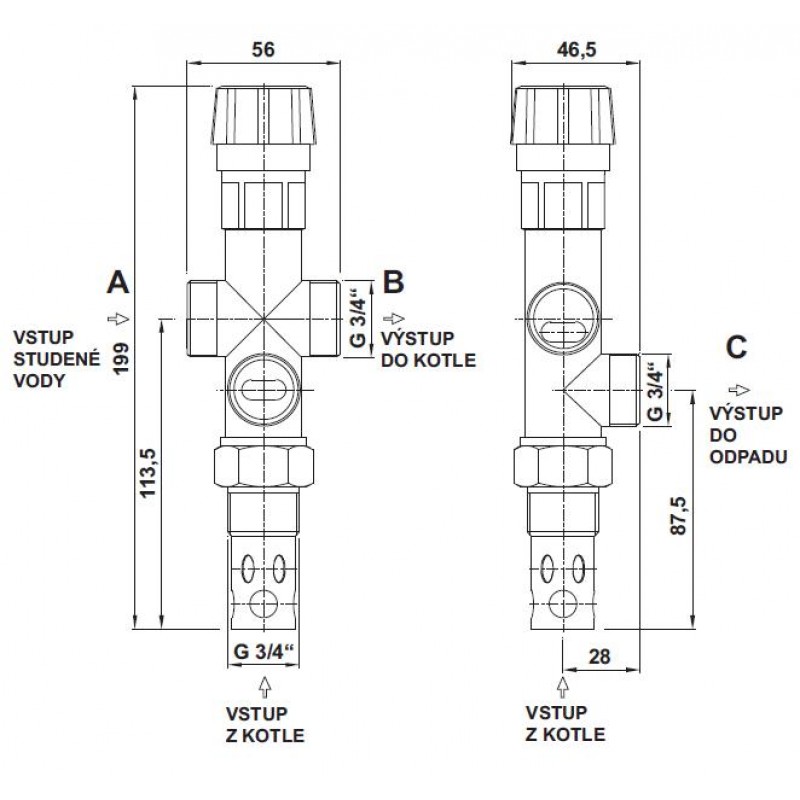

Ventils ganz getaucht wird. Nach der Montage des Ventils im 3“ Gewinde, muss dass
Abflussrohr in die Stelle "C" angeschlossen werden (siehe Zeichnung). Durch das Rohr
wird das heiße Wasser aus dem Kessel abfließen. In die Stelle "A" wird das kalte Wasser
angeschlossen. Nach dem Einschalten des Ventils wird das kalte Wasser in den Kessel
einfließen. Der Vorlauf des kalten Wassers muss mit einem Filter erstattet werden, somit
